كيف يعمل بادئ التشغيل المباشر (DOL)؟
يتحكّم بادئ التشغيل المباشر (DOL) في إمداد الطاقة الكهربائية للمحرك الحثي ثلاثي الأوجه. ويتألف من عدة مكونات، منها: المقاطع الكهربائي (الكونتاكتور)، وتتابع الحمل الزائد، ودائرة التحكم.
- الكونتاكتور (المقاطع الكهربائي): الكونتاكتور هو مفتاح يعمل كهربائياً يُستخدَم لتشغيل الطاقة وإيقافها عن المحرك. عند إغلاق الكونتاكتور، تكتمل الدائرة الكهربائية وتتدفق الطاقة إلى المحرك مما يتسبب في تشغيله. وعند فتح الكونتاكتور، تنقطع الدائرة وتنقطع الطاقة عن المحرك مما يتسبب في إيقافه.
- تتابع الحمل الزائد: تتابع الحمل الزائد هو جهاز أمان يراقب التيار المتدفق خلال المحرك. إذا تجاوز التيار مستوىً معيناً، مما يدل على أن المحرك يتعرض لحمل زائد، فإن تتابع الحمل الزائد سيفتح الكونتاكتور ويقطع الطاقة عن المحرك حمايةً له من التلف.
- دائرة التحكم: تتحكم دائرة التحكم في الكونتاكتور وتتابع الحمل الزائد. وتتلقى إشارات من مختلف أجهزة الاستشعار والأجهزة، كأزرار الضغط والمؤقتات ووحدات التحكم القابلة للبرمجة، وتستخدم هذه الإشارات للتحكم في الكونتاكتور وتتابع الحمل الزائد.
عندما تتلقى دائرة التحكم إشارة لتشغيل المحرك، فإنها تُغلق الكونتاكتور مما يُكمل الدائرة الكهربائية ويسمح بتدفق الطاقة إلى المحرك. يبدأ المحرك في العمل وتراقب دائرة التحكم التيار المتدفق خلاله للتأكد من عدم تعرضه لحمل زائد. وإذا تجاوز التيار مستوىً معيناً مما يدل على وجود حمل زائد، تفتح دائرة التحكم الكونتاكتور وتقطع الطاقة عن المحرك حمايةً له من التلف.
تركيب المحرك الحثي ثلاثي الأوجه
يتكون من جزأين رئيسيين:
- الإستاتور (الجزء الثابت)
- الروتور (الجزء الدوار)
الإستاتور هو الجزء الثابت من المحرك، ويتكون من سلسلة من الصفائح المتراصة من الصلب السيليكوني. داخل الإستاتور توجد ثلاثة ملفات، واحد لكل وجه (طور)، موزعة بالتساوي ومتصلة في تشكيل Y أو دلتا. وتُوصَّل هذه الملفات بمصدر طاقة AC ثلاثي الأوجه، مما يُنشئ مجالاً مغناطيسياً دواراً داخل الإستاتور.
الروتور هو الجزء الدوار من المحرك وعادةً ما يكون مصنوعاً من الحديد الزهر أو الألومنيوم. داخل الروتور يوجد نوعان رئيسيان: روتور القفص السنجابي والروتور الملفوف. يحتوي روتور القفص السنجابي على مجموعة من الموصلات المتصلة ببعضها عند الأطراف، مشابهةً لقفص السنجاب. أما الروتور الملفوف فيحتوي على ملفات مشابهة لملفات الإستاتور ومتصلة بمقاومة خارجية عبر حلقات انزلاقية.

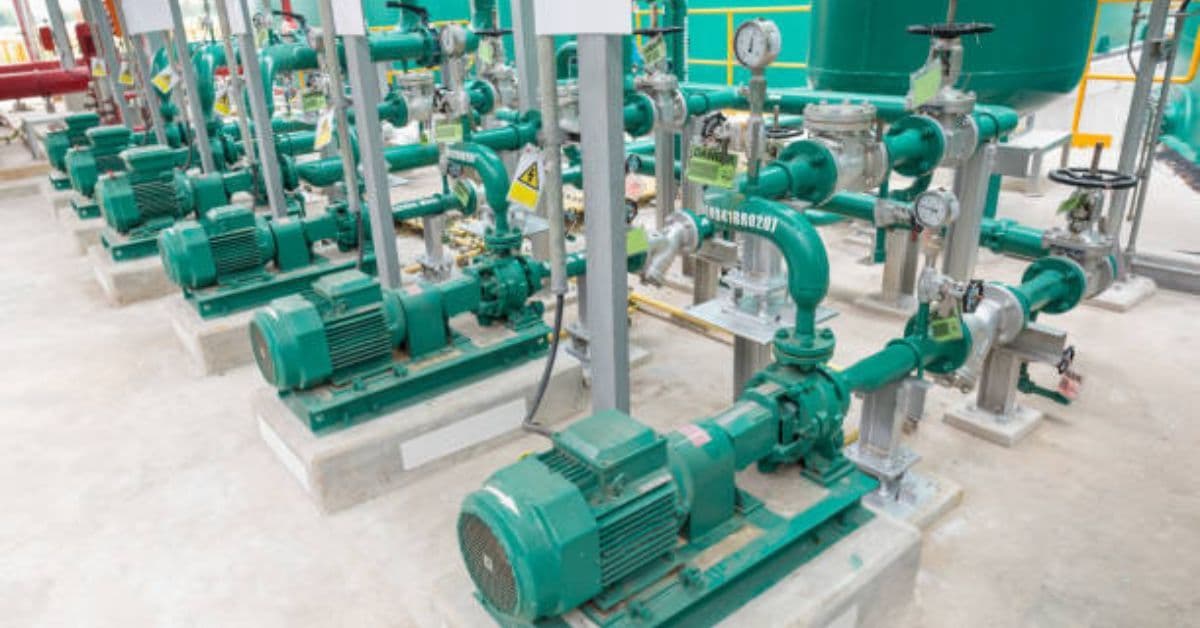

يُوضَع الروتور داخل الإستاتور ويدور نتيجة التفاعل الكهرومغناطيسي بين المجال المغناطيسي للإستاتور وموصلات الروتور. وأثناء دوران الروتور، يُولِّد طاقةً ميكانيكية يمكن استخدامها لتشغيل الأحمال كالمضخات والمراوح والناقلات.
باختصار، يتكون المحرك الحثي ثلاثي الأوجه من إستاتور ثابت وروتور دوار، وكلاهما ضروريان لإنشاء التفاعل الكهرومغناطيسي الذي ينتج الطاقة الميكانيكية.
أهمية بادئ التشغيل المباشر (DOL) للمحرك الحثي ثلاثي الأوجه
بادئ التشغيل المباشر (DOL) هو بادئ محرك يُستخدَم لتشغيل المحرك الحثي ثلاثي الأوجه وإيقافه. ويمكن تلخيص أهمية بادئ DOL للمحرك الحثي ثلاثي الأوجه في النقاط التالية:
- الحماية: يوفر بادئ DOL حماية للمحرك من الحمل الزائد والدارة القصيرة. فهو يحتوي على حماية مدمجة من التيار الزائد والحماية الحرارية التي تساعد على منع تلف المحرك.
- التحكم: يتيح بادئ DOL تحكماً دقيقاً في تشغيل المحرك وإيقافه. إذ يمكنه تشغيل المحرك وإيقافه في أوقات محددة أو استجابةً لظروف معينة، مما يُحسِّن الكفاءة ويُقلِّل البلى على المحرك.
- عزم الدوران عند البدء: يوفر بادئ DOL عزم دوران عالياً عند البدء، وهو أمر مهم للتطبيقات التي تتطلب عزم دوران عالياً عند البدء كالآلات الثقيلة.
- تيار الاندفاع الأولي: يُقلِّل بادئ DOL من تيار الاندفاع الأولي الذي يحدث أثناء تشغيل المحرك، مما يساعد في تخفيف الإجهاد على المحرك ودائرة إمداد الطاقة.
- الفعالية من حيث التكلفة: يُعدّ بادئ DOL حلاً فعّالاً من حيث التكلفة لتشغيل المحرك الحثي ثلاثي الأوجه وإيقافه. فهو بسيط وسهل التركيب ولا يتطلب أي معدات إضافية.
الخلاصة
خلاصةً القول، يُعدّ بادئ DOL جهازاً بالغ الأهمية للمحركات الحثية ثلاثية الأوجه، إذ يوفر الحماية والتحكم وعزم الدوران العالي عند البدء وتقليل تيار الاندفاع الأولي والفعالية من حيث التكلفة. ويساعد على حماية المحرك من التلف وإطالة عمره الافتراضي مع تحسين الكفاءة والأداء في الوقت ذاته. وهو حل بسيط وفعّال من حيث التكلفة لتشغيل المحرك وإيقافه، ويُستخدَم على نطاق واسع في التطبيقات الصناعية والتجارية. يعمل بادئ DOL من خلال التحكم في إمداد الطاقة الكهربائية للمحرك الحثي ثلاثي الأوجه باستخدام الكونتاكتور وتتابع الحمل الزائد ودائرة التحكم لتشغيل المحرك وإيقافه وحمايته من الحمل الزائد والدارة القصيرة.
