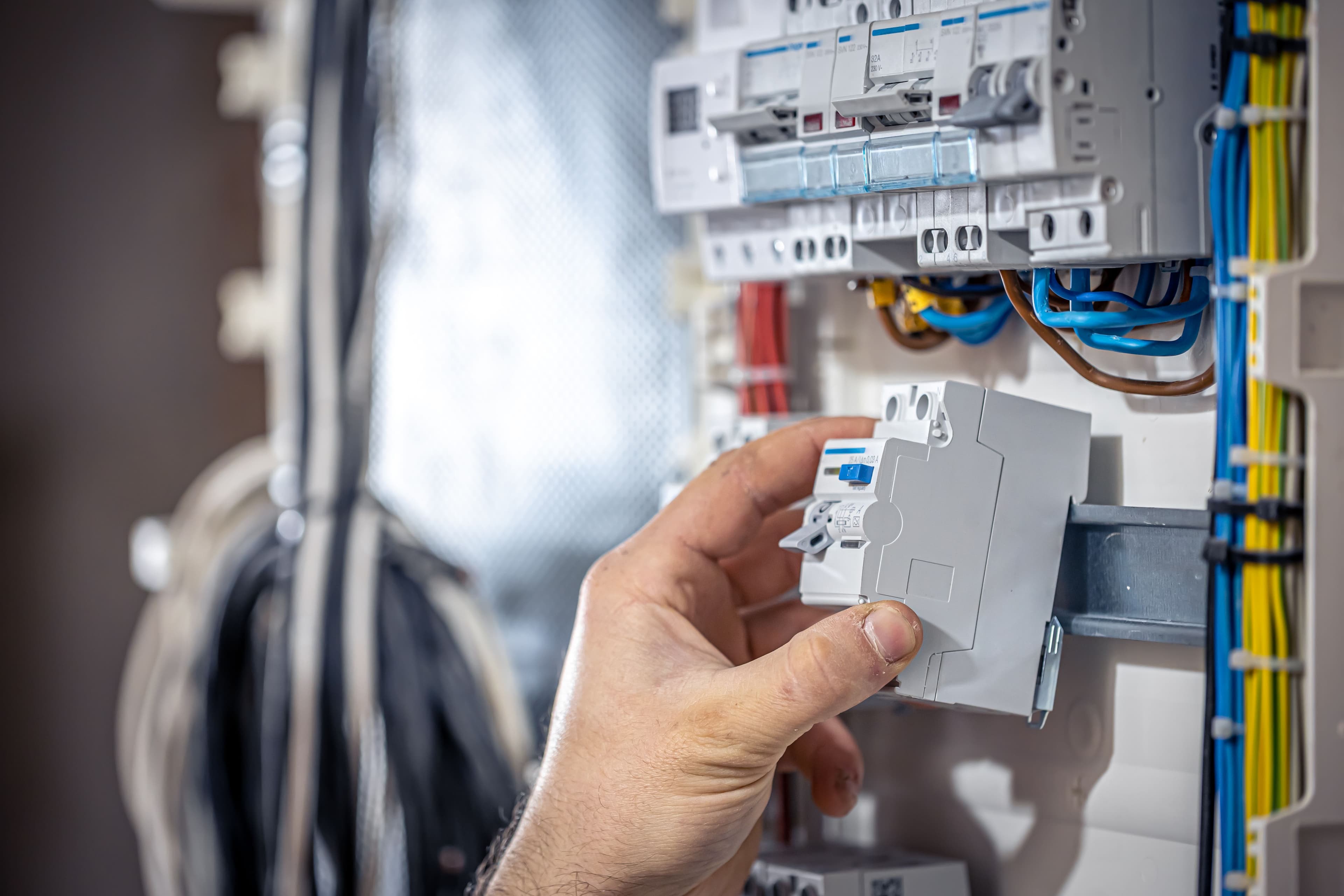

الدليل الشامل لتركيب لوحة التوزيع الكهربائية

تُعدّ عملية تركيب لوحة التوزيع الكهربائية من المهام الحيوية التي تضمن توزيع الكهرباء بأمان وكفاءة في المباني. تستلزم هذه العملية تخطيطاً دقيقاً والالتزام بمعايير السلامة. سواء كنت تتعامل مع لوحة التوزيع الرئيسية أو لوحة التوزيع الكهربائي، فإن فهم الخطوات المطلوبة والأدوات اللازمة أمرٌ ضروري. سيرشدك هذا الدليل خلال الخطوات اللازمة لتركيب ناجح، مما يضمن أن يكون نظامك الكهربائي آمناً وفعّالاً.

ما تحتاج إلى معرفته قبل التركيب

قبل البدء بأي أعمال كهربائية، من الضروري تحليل احتياجاتك الكهربائية. يشمل ذلك تحديد حجم النظام ونطاقه، وهو ما سيحدد نوع لوحة التوزيع وعدد قواطع الدائرة المطلوبة. تشترط المعايير الصناعية عدداً محدداً من أجهزة التيار المتبقي بناءً على المساحة السطحية للنظام. على سبيل المثال، لمساحة سطحية تساوي 35 متراً مربعاً أو أقل، يجب تركيب قاطعَي دائرة فردي على الأقل.

إلى جانب اختيار لوحة التوزيع المناسبة، ستحتاج إلى أدوات ومواد متعددة، تشمل:

• لوحة التوزيع الكهربائية
• قواطع الدائرة الرئيسية والفردية
• براغٍ وأوتاد جدارية
• شرائط التوصيل
• الموصّلات
• قلم رصاص، ميزان ماء، شريط قياس
• قاطع أسلاك، كاشط أسلاك
• مفكات براغٍ، مثقاب، مطرقة

دليل التركيب خطوة بخطوة

1. إعداد منطقة التركيب

ابدأ بإيقاف تشغيل الإمداد الكهربائي عند لوحة المفاتيح الرئيسية وقاطع دائرة المشترك لضمان السلامة. بعد ذلك، حدد موقع التركيب المناسب. يجب تركيب لوحة التوزيع على ارتفاع يتراوح بين 1 و1.8 متر فوق الأرضية، وينبغي أن تكون قريبة من قاطع الدائرة الفرعية. تذكر أن تركيب اللوحات الكهربائية في الحمامات محظور وفقاً لأنظمة السلامة.

انزع غطاء اللوحة الكهربائية وضع القاعدة على الحائط. حدد النقاط التي ستوضع فيها البراغٍ، ثم اثقب الفتحات المقابلة وأدخل الأوتاد الجدارية. أخيراً، ثبّت لوحة التوزيع بالحائط باستخدام البراغٍ.

2. تركيب وحدات التوصيل

تتضمن الخطوة التالية تركيب قواطع الدائرة. ثبّت قاطع الدائرة الفردي أولاً، ثم بقية قواطع الدائرة الفردية بترتيب تنازلي وفقاً للحمل. تُستخدم شرائط التوصيل لربط الوحدات، ويجب ضبطها بقطعها إلى الحجم المناسب باستخدام قاطع الأسلاك.

ابدأ بفك براغٍ طرفَي التوصيل في أعلى قواطع الدائرة. ضع شريط التوصيل على الطرفين المحايدين (المميّزين بالحرف 'N' والموجودَين في الأعلى على اليسار) وشدّ البراغٍ. كرر هذه العملية لطرفَي الوجه على الجانب الأيمن من كل قاطع دائرة.

3. توصيل الدوائر الكهربائية

حان الآن وقت توصيل الدوائر الكهربائية. ابدأ بكابلات مصدر الطاقة. قشّر الغطاء البلاستيكي عن الأسلاك الكهربائية ووصّل الموصّلين المحايد والوجهي بالطرفين، مع وضع الطور (الأحمر) على اليمين والمحايد (الأزرق) على اليسار. بعد شدّ البراغٍ، وصّل كل صف بمصدر الطاقة.

الخطوة التالية هي توصيل موصّلات الدوائر الكهربائية المختلفة في أسفل كل قاطع دائرة مقابل. ضع الموصّل المقشور للسلك المحايد في طرف قاطع الدائرة وصولاً إلى المحايد في طرف طاقة التغذية، ثم شدّ البراغٍ. كرر هذه العملية للموصّل الوجهي ولكل دائرة.

4. تركيب التأريض

يُعدّ التأريض السليم أمراً بالغ الأهمية لسلامة نظامك الكهربائي. وصّل مدخل التأريض بكتلة الطرف الخضراء في أسفل اللوحة. ضعه في أحد الطرفين ذوي القطر الأكبر وشدّ البراغٍ. افعل الشيء ذاته لموصّلات الحماية الخضراء والصفراء لمختلف الدوائر. تأكد من إحكام جميع التوصيلات بشدّ البراغٍ.

5. الفحوصات النهائية والتشغيل

بعد اكتمال جميع التوصيلات، أعد تركيب غطاء اللوحة وشدّ البراغٍ في الزوايا الأربع. أغلق أي فراغات في نهاية كل صف بأغطية مقيّدة. من الممارسات الجيدة أيضاً وضع تسميات على كل وحدة لضمان سهولة التعرف عليها في المستقبل. أخيراً، أعد تشغيل الإمداد العام، ثم قواطع الدائرة الفردية.

خاتمة

يُعدّ تركيب لوحة التوزيع، سواء أكانت لوحة توزيع رئيسية أم لوحة توزيع كهربائي، مهمةً تستلزم الدقة والاهتمام بالتفاصيل. باتباع الخطوات الواردة في هذا الدليل، يمكنك ضمان تركيب آمن وفعّال يستوفي المعايير الصناعية. تذكر دائماً إيلاء السلامة الأولوية من خلال إيقاف تشغيل مصدر الطاقة قبل بدء أي عمل، والتحقق المزدوج من جميع التوصيلات قبل تشغيل النظام.

الأسئلة الشائعة

ما احتياطات السلامة الواجب اتخاذها أثناء تركيب لوحة التوزيع؟
أثناء تركيب لوحة التوزيع، من الضروري إيقاف تشغيل مصدر الطاقة الرئيسي، واستخدام أدوات معزولة، وارتداء معدات الوقاية، والتأكد من أن بيئة العمل جافة وجيدة الإضاءة لتجنب الحوادث.

كيف أختار لوحة التوزيع المناسبة لاحتياجاتي؟
يعتمد اختيار لوحة التوزيع المناسبة على عوامل عدة، منها: نوع النظام الكهربائي، ومتطلبات الحمل الإجمالي، وعدد الدوائر المطلوبة، والامتثال للأكواد الكهربائية المحلية.

هل يمكنني تركيب لوحة التوزيع بنفسي، أم يجب توظيف متخصص؟
على الرغم من إمكانية تركيب لوحة التوزيع بنفسك إذا كنت تمتلك خبرة كهربائية، يُوصى بتوظيف كهربائي مرخّص لضمان أن يستوفي التركيب معايير السلامة واللوائح المحلية.

ما العلامات الشائعة التي تدل على الحاجة إلى استبدال لوحة التوزيع؟
تشمل العلامات الشائعة: الانقطاع المتكرر لقواطع الدائرة، ووميض الأضواء، ورائحة الاحتراق، والتآكل، أو التلف المادي للوحة التوزيع، مما يشير إلى احتمالية الحاجة إلى استبدالها.

كم مرة يجب فحص لوحات التوزيع للصيانة؟
يجب فحص لوحات التوزيع مرة واحدة على الأقل في السنة من قِبَل كهربائي مؤهل للتحقق من أي تآكل أو توصيلات مفكوكة أو علامات مشكلات كهربائية قد تشكّل خطراً على السلامة.
