ما هو مفتاح التحويل اليدوي؟

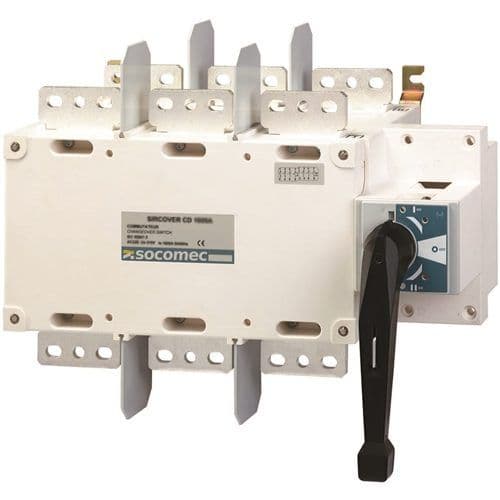

مفتاح التحويل اليدوي هو مفتاح يجب تشغيله يدويًا لنقل الطاقة خلال انقطاع التيار الكهربائي من مصدر طاقة، كالشبكة الرئيسية، إلى مصدر آخر كالمولد. لتشغيل المولد يدويًا بهذا المفتاح، يتعين على المشغّل تحريك ذراع أو مقبض مختلف بين المولد ومصدر الطاقة الرئيسي.
كيف يعمل مفتاح التحويل اليدوي؟
تُوصَّل الدوائر الكهربائية للمنازل ببساطة بالمولد باستخدام مفتاح التحويل اليدوي. عند انقطاع التيار الكهربائي، يُشغّل المشغّل مصدر الطاقة الاحتياطي، مما يتيح لأي أحمال موصولة التشغيل عبر الطاقة الاحتياطية. يمكن استخدام هذا المفتاح داخل المبنى وخارجه. وبالتالي، يعتمد عدد الدوائر التي يمكن توصيلها يدويًا على إخراج المولد.
يُحوَّل الحمل الكهربائي من مصدر الطاقة باستخدام مفتاح التحويل اليدوي. تأتي هذه المفاتيح مزودةً بمقابض ومسارات معدنية مترابطة بطريقة تتيح لها الاتصال ببعضها عند تحريك مقبض المفتاح يدويًا. فيما يلي مخطط يوضح كيفية توصيل مفتاح التحويل الأوتوماتيكي هذا.
في مخطط الدائرة الموضح أعلاه، يتضح أن المفتاح يحتوي على ثماني وصلات في المجموع، أربع منها مرتبة رأسيًا وأربع أخرى مرتبة أفقيًا. لذا، يجب توصيل هذه الطرفيات على التوازي. علاوة على ذلك، يحتوي هذا المفتاح على تأريض كهربائي لضمان السلامة الكهربائية.
يمكنك توصيل مصدري الطاقة الكهربائية للمنزل بمساعدة هذا التوصيل. يجب توصيل الطرف الرئيسي الوارد للحمل الكامل للمنزل عند طرف الحمل. هنا، يمكنك توصيل المولد بمصدر الطاقة 2 وإخراج الطاقة بمصدر الطاقة 1.
بشكل عام، يمكن توصيل هذا المفتاح بمصدري طاقة مختلفين وحمل واحد. يعمل هذا المفتاح بحيث يفصل الحمل عن أحد مصادر الطاقة ويوصله بالآخر فور تغيير وضع المقبض. يُستخدم في هذه الحالة كلٌّ من مصدر الطاقة الرئيسي ومصدر الطاقة الاحتياطي.
يمتلك مقبض المفتاح اليدوي ثلاثة خيارات تشغيل: المصدر 1، والمصدر 2، والإيقاف. سيُعزل الحمل أو يُفصل عن مصدر الطاقة بعد تحويل مقبض المفتاح إلى وضع الإيقاف. سيتصل الحمل بمصدر الطاقة 1 وينفصل عن مصدر الطاقة 2 بمجرد تحريك مقبض المفتاح إلى وضع المصدر 1. وبالمثل، سيتصل الحمل بمصدر الطاقة 2 وينفصل عن مصدر الطاقة 1 عند تحريك مقبض المفتاح إلى وضع المصدر 2.
لماذا تعتبر لوحة MTS مهمة؟
تشترط كل دولة استخدام مفتاح تحويل (يدوي أو أوتوماتيكي) عند تركيب مولد في موقع متصل بالشبكة الرئيسية. ولهذا الاشتراط القانوني مبرر وجيه. تمنع مفاتيح التحويل:
- احتمال احتراق المولد في حال اتصاله بالطاقة الرئيسية بصورة مباشرة.
- تمنع المولد من التغذية العكسية للشبكة الرئيسية عند تعطله، مما قد يُعرّض حياة العاملين في قطاع الكهرباء للخطر.
يؤدي كلٌّ من المفتاحين اليدوي والأوتوماتيكي الوظيفة ذاتها المتمثلة في التحويل، غير أن لوحة مفتاح التحويل الأوتوماتيكي (ATS) تُنجز العملية تلقائيًا، مما يوفر الوقت ويُقلص مدة انقطاع التيار الكهربائي.
مفتاح التحويل اليدوي مقابل مفتاح التحويل الأوتوماتيكي
مفتاح التحويل اليدوي
- مفاتيح التحويل اليدوية عملية ومباشرة للغاية.
- يلزم وجود مشغّل لتشغيل هذا المفتاح كونه يعمل يدويًا.
- لا يشترط المولد دائمًا وجود مفتاح يدوي.
- يجب تعديل تدفق الطاقة في هذا المفتاح يدويًا في جميع الأوقات.
- تتطلب معرفة تقنية لتفعيل هذا المفتاح.
- يستلزم جهدًا أكبر أثناء التشغيل.
مفتاح التحويل الأوتوماتيكي
- مفاتيح التحويل ذات النسخ الاحتياطي الأوتوماتيكي مرتفعة التكلفة.
- تعمل هذه المفاتيح بصورة أوتوماتيكية كاملة.
- هذا المفتاح موصول باستمرار بمولد كهربائي، مما يعني أنه في حال انقطاع التيار، سيزود المولد مبناك بطاقة احتياطية طارئة.
- يعمل تدفق الطاقة في هذا المفتاح أوتوماتيكيًا، مما يُغني عن تعديله يدويًا.
- لا تستلزم عملية التحويل هذه خبرة تقنية.
- لا تنطوي على جهد إضافي.
ما هي مزايا وعيوب لوحة التحويل اليدوية؟
المزايا
- تصميم وتركيب هذه المفاتيح غير مكلف.
- مفاتيح التحويل هذه مدمجة الحجم.
- لا حاجة إلى أسلاك تحكم.
- يتحمل هذا المفتاح قيم دوائر القصر العالية.
- حركات كبح وإغلاق سريعة.
- تصميم متين.
- يعمل في ظروف بيئية قاسية.
العيوب
- لا يُسمح باستخدام هذه المفاتيح في الحالات التي تستوجب التحويل السريع بين مصادر الطاقة سواء أكان شخص حاضرًا أم لا.
- يتطلب تشغيل مفاتيح التحويل هذه جهدًا يدويًا.
- يجب تشغيل المولد يدويًا في كل مرة.
- توصيل مصدر الطاقة المؤقت يستغرق وقتًا أطول مقارنةً بمفتاح التحويل الأوتوماتيكي.
تركيب مفتاح التحويل اليدوي
في حالة انقطاع التيار الكهربائي، يُركَّب مفتاح التحويل اليدوي بجانب لوحة الخدمة الرئيسية لاستبدال الخدمة الكهربائية العادية بالطاقة الصادرة عن مولد احتياطي. في حين تكتشف المفاتيح الأوتوماتيكية انقطاع التيار وتُشغّل المولد الاحتياطي قبل التحويل إلى مصدر الطاقة الاحتياطي، تستلزم المفاتيح اليدوية تدخل شخص لتعديل مصدر الطاقة.
فيما يلي خطوات تركيب مفتاح التحويل اليدوي.
الخطوة 1
أوقف تشغيل قاطع الطاقة الرئيسي في لوحة الخدمة الكهربائية. ملاحظة: ستظل طرفيات إدخال الطاقة للقواطع الرئيسية نشطة.
الخطوة 2
في حال انقطاع التيار، حدد الدوائر في منزلك التي يجب استخدامها فورًا. يشمل ذلك عادةً جهاز التدفئة، والمجمد، والثلاجة، ودائرة واحدة على الأقل للإضاءة أو الأجهزة الصغيرة.
الخطوة 3
طابق مدخل الدائرة في مفتاح التحويل المُوصَّل مسبقًا مع دوائرك الحيوية. حاول قدر الإمكان موازنة الحمل على مفتاح التحويل: على سبيل المثال، إذا كانت ثلاجتك على الدائرة ذات المفتاح الأقصى يسارًا، فوصّل مجمّدك بدائرة المفتاح الأقصى يمينًا.
تحتاج الدوائر ذات القطبين (240 فولت) إلى وصلتي دائرة 120 فولت. تحقق أيضًا من عدم اختلاط دوائر 15 و20 أمبير. في حال انقطاع التيار، قبل شراء مولد احتياطي، ستحتاج في الغالب إلى تشغيل مجمّدك وثلاجتك وربما بعض المصابيح. لتحديد الحجم المناسب للمولد الاحتياطي، اجمع قيم الطاقة التشغيلية للأجهزة التي ستستخدمها.
الخطوة 4
يوجد في أسفل لوحة الخدمة الرئيسية فتحة يمكنك اختيارها وإزالتها. تأكد من أن الفتحة التي تختارها مناسبة لموصّل القناة المرنة القادمة من مفتاح التحويل.
الخطوة 5
مع الحرص على الحفاظ على العازل، أدخل الكابلات القادمة من مفتاح التحويل عبر فتحة القناة. ستلاحظ أن كل سلك يحمل ملصقًا يوضح الدائرة التي يغذيها داخل صندوق المفتاح.
الخطوة 6
عند الحاجة، استخدم صامولة تثبيت وحلقة واقية لتأمين القناة المرنة الممتدة من صندوق المفتاح إلى لوحة الخدمة الرئيسية.
الخطوة 7
ثبّت صندوق مفتاح التحويل على الجدار بحيث يكون الحافة الأقرب على مسافة نحو 18 بوصة من مركز لوحة الخدمة الرئيسية. استخدم الموصلات المناسبة لنوع الجدار لديك.
الخطوة 8
افصل طرف السلك الساخن عن لوحة القاطع وأزل القاطع الخاص بأول دائرة حيوية من صندوق لوحة الخدمة الرئيسية.
الخطوة 9
ابحث عن السلك الأحمر للدائرة في صندوق المفتاح المقابل للدائرة التي فصلتها. أعد تثبيت القاطع بعد توصيل السلك الأحمر بالسلك الذي فصلته.
الخطوة 10
ابحث عن السلك الأسود من دائرة مفتاح التحويل ذاتها، ولفّه مع سلك التغذية القديم باستخدام موصّل أسلاك أصفر. اطوِ الأسلاك بلطف نحو حواف الصندوق بعيدًا عن الطريق.
كرر الإجراء ذاته مع الدائرة التالية.
الخطوة 11
وصّل الطرفين الأحمرين من دائرتي مفتاح التحويل بالقاطع ثنائي القطب إذا كانت أيٌّ من دوائرك الحيوية تعمل على 240 فولت. يجب أن تكون المفاتيح الخاصة بالدائرتين القادمتين من مفتاح التحويل متجاورتين وتربطهما روابط المقابض.
الخطوة 12
بعد توصيل جميع الدوائر، وصّل السلك المحايد الأبيض من مفتاح التحويل بأحد مواضع شريط المحايد في لوحة الخدمة الرئيسية.
الخطوة 13
وصّل السلك الأرضي الأخضر القادم من مفتاح التحويل بمنفذ خالٍ في شريط التأريض بلوحة الخدمة الرئيسية. ينبغي أن يكون تركيب مفتاح التحويل قد اكتمل عند هذه النقطة.
أعد تركيب غطاء صندوق لوحة الخدمة، واحرص على إكمال خريطة الدوائر في صندوق المفتاح.
الخطوة 14
تأكد من أن جميع مفاتيح مفتاح التحويل في وضع الخط (Line) قبل بدء الاختبار. يجب أن تظل الطاقة مقطوعة عند قواطع اللوحة الرئيسية.
نصائح للتشغيل الآمن لمفتاح التحويل اليدوي
قد تبدو هذه الاقتراحات منطقية، لكن عند الانشغال بمشكلات عاجلة، تحدث الأخطاء ويسهل الإهمال. تأكد من اتخاذ الإجراءات التالية قبل استخدام مفتاح التحويل اليدوي أثناء انقطاع التيار للتأكد من استعدادك التام:
- تعرّف على الدليل. تضمّن تصميم مفتاح التحويل الخاص بك مواصفات دقيقة تتفاوت من طراز إلى آخر. يُعدّ الاطلاع الكامل على الدليل وفهمه أولوية قصوى لضمان إلمامك بجميع المكونات الحيوية لنظامك.
- تحقق من سلامة مفتاح التحويل اليدوي. تحقق دائمًا من وجود التوصيلات بين لوحتك والمفتاح وعملها بشكل صحيح قبل الاستخدام. لا تستخدم مفتاحك اليدوي أبدًا إذا كان ثمة تلف واضح أو شيء غير معتاد. استعن بكهربائي مرخّص لصيانة مفتاحك بصفة دورية للحيلولة دون أي مخاطر.
- تأكد من ملاءمة مفتاح التحويل لاحتياجاتك. كمية الأمبيرات اللازمة لتشغيل نظام مولدك بأمان وكفاءة مرتبطة مباشرةً بـ"حجم" المفتاح اليدوي الذي تحتاجه شركتك. احرص على الحصول على مشورة متخصصة للتأكد من أن مفتاح التحويل مناسب لاحتياجاتك.
- تجنب الرطوبة والبلل. أي تعرض للرطوبة أو البلل يستوجب فحصًا متخصصًا. تُعدّ الأسلاك المتضررة بالمياه أحد الأسباب الرئيسية للحرائق الكهربائية. انقل لوحتك إلى مكان أكثر ملاءمة إن كان ثمة احتمال ولو ضئيل لتعرضها للسوائل.
- استخدم مولدك في الخارج فقط. أول أكسيد الكربون ناتج ثانوي للعملية العامة التي تستخدمها المولدات. يمكن أن يسبب مشكلات صحية خطيرة إذا استُخدم داخل المبنى أو في مناطق مغلقة.
الخلاصة
تُعدّ مفاتيح التحويل اليدوية من القطع الأساسية عند استخدام مصدري طاقة في أي منشأة. احرص دائمًا على شراء مفاتيح تحويل عالية الجودة من ECSKSA والاستعانة بمتخصص لتركيبها.
تفضّل بزيارة صفحات منتجاتنا للاطلاع على أفضل مفاتيح التحويل اليدوية في السوق.
الأسئلة الشائعة
1. هل تحتاج المولدات إلى مفتاح تحويل يدوي؟
عادةً ما يكون مفتاح التحويل ضروريًا إذا كان إخراج طاقة مولدك يتجاوز 5,000 واط، وذلك لأسباب تتعلق بالسلامة والراحة. هذا أمر بالغ الأهمية لأن كمية الكهرباء المُنتَجة تستوجب تركيب منظّم لمنع الارتفاعات المفاجئة والتغذية العكسية للشبكة.
2. ما هي مزايا مفتاح التحويل اليدوي؟
الميزة الرئيسية لمفتاح التحويل اليدوي هي انخفاض تكلفة تصميمه وتصنيعه وتركيبه مقارنةً بمفتاح التحويل الأوتوماتيكي. فضلًا عن ذلك، يتميز بسرعة التصنيع وصغر الحجم وسهولة التركيب مقارنةً بالمفتاح الأوتوماتيكي.
3. ما تكلفة تركيب مفتاح التحويل اليدوي؟
يمكنك تزويد منشأتك بالطاقة دون الحاجة إلى أسلاك تمديد باستخدام مفتاح التحويل. تتراوح تكلفة المفتاح بين 500 و1,500 دولار، غير شاملة تكلفة التركيب الذي يستغرق في الغالب أقل من يوم كامل.
