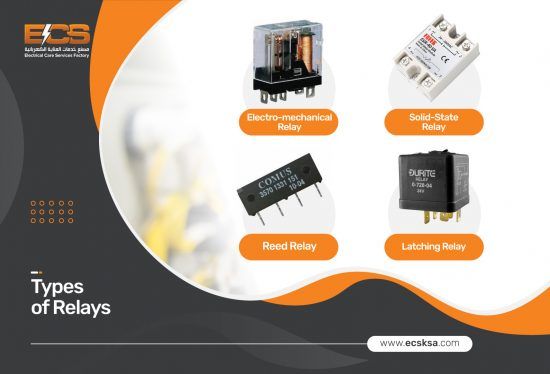

أنواع المرحلات
توجد عدة أنواع مختلفة من المرحّلات، لكل منها خصائص وميزات فريدة. ومن أبرز أنواعها الشائعة:
١. المرحّلات الكهروميكانيكية
تُعدّ هذه المرحّلات الأكثر شيوعاً، إذ تعتمد على مغناطيس كهربائي لتشغيل المفتاح. يُنشَّط المغناطيس الكهربائي بتيار يمر عبر ملف، فيولّد مجالاً مغناطيسياً يحرّك التلسكوب لإغلاق الجهات أو فتحها. تتميز المرحّلات الكهروميكانيكية بالمتانة والموثوقية، غير أنها قد تكون أبطأ في التشغيل وعرضة للبلى والتآكل نتيجة الحركة الميكانيكية للتلسكوب.
٢. المرحّلات ذات الحالة الصلبة
تستخدم هذه المرحّلات أجهزة أشباه الموصلات، كالترانزستورات أو الثايريستورات، للتحكم في تدفق التيار عبر جهات التلامس. وتتفوق المرحّلات ذات الحالة الصلبة على المرحّلات الكهروميكانيكية في السرعة والموثوقية، لكنها أكثر حساسية لتغيرات الجهد ودرجة الحرارة.
٣. مرحّلات القصبة
تستخدم هذه المرحّلات زوجاً من القصبات الرقيقة الحساسة مغناطيسياً للتحكم في تدفق التيار عبر جهات التلامس. وتتميز مرحّلات القصبة بصغر حجمها وحساسيتها المرتفعة مقارنةً بالمرحّلات الكهروميكانيكية، إلا أنها أقل متانةً وعرضة للتلف جراء الاهتزازات والصدمات.
٤. المرحّلات ذاتية الإقفال
تمتلك هذه المرحّلات حالتين مستقرتين يمكن التبديل بينهما بتطبيق نبضة تيار على الملف. وتفيد المرحّلات ذاتية الإقفال في التطبيقات التي تستوجب بقاء المرحّل في حالة معينة حتى بعد إيقاف تنشيط الملف.
ثمة أيضاً أنواع متخصصة أخرى من المرحّلات، كالمرحّلات الحرارية التي تستخدم شريطاً ثنائي المعدن للتحكم في تدفق التيار، والمرحّلات المبللة بالزئبق التي تستخدم الزئبق موصّلاً لتشغيل جهات التلامس.
تركيب المرحّلات
يتكون تركيب المرحّل عادةً من المكونات التالية:
- الملف: الملف عبارة عن سلك ملفوف بإحكام يولّد مجالاً مغناطيسياً عند مرور التيار خلاله. في المرحّل الكهروميكانيكي، يُلفّ الملف عادةً حول قلب حديدي يعزز المجال المغناطيسي ويتيح تحريك التلسكوب بتيار أقل. أما في المرحّل ذي الحالة الصلبة، فقد يُستبدل الملف بدائرة بوابة تتحكم في تدفق التيار عبر أجهزة أشباه الموصلات.
- التلسكوب: التلسكوب قطعة معدنية متحركة تنجذب نحو المجال المغناطيسي الذي يولّده الملف. في المرحّل الكهروميكانيكي، يكون التلسكوب عادةً قضيباً أو لوحاً معدنياً متصلاً بجهات التلامس، ويتحرك لفتحها أو إغلاقها عند تنشيط الملف.
- جهات التلامس: جهات التلامس هي الأجزاء التي تتحكم في تدفق التيار عبر الدائرة. وقد تُصنع من مواد متعددة بحسب التطبيق، كالفضة أو الذهب أو النحاس الأصفر. وتنقسم جهات التلامس عادةً إلى فئتين: مفتوحة عادةً (NO) ومغلقة عادةً (NC). جهة التلامس المفتوحة عادةً تكون مفتوحة حين يكون المرحّل غير منشَّط وتُغلق عند تنشيطه، في حين تكون جهة التلامس المغلقة عادةً مغلقةً حين يكون المرحّل غير منشَّط وتنفتح عند تنشيطه.
- الغلاف: الغلاف هو الهيكل الواقي المحيط بمكونات المرحّل الأخرى. قد يكون مصنوعاً من المعدن أو البلاستيك أو مزيج منهما، ويهدف إلى حماية المرحّل من الملوثات الخارجية والأضرار المادية.
عند تنشيط ملف المرحّل، يجذب المجال المغناطيسي الناتج التلسكوبَ ويحرّكه لتشغيل جهات التلامس. وعادةً ما تُتحكم في حركة التلسكوب نابضة تُعيده إلى وضعه الأصلي حين يتوقف تنشيط الملف. ويتيح تشغيل جهات التلامس للمرحّل التحكم في تدفق التيار في الدائرة الكهربائية، سواء بقطعه أو بالسماح باستمراره.
تطبيقات المرحّلات
تُستخدم المرحّلات في مجموعة واسعة من الصناعات والتطبيقات، بما فيها صناعة السيارات وأنظمة HVAC وأنظمة التحكم الصناعية. ومن أبرز الأمثلة على استخداماتها:
- صناعة السيارات: تُستخدم المرحّلات على نطاق واسع في الأنظمة الكهربائية للسيارات للتحكم في مكونات متعددة وحمايتها، كالأضواء والمحركات ومضخات الوقود. على سبيل المثال، قد يُستخدم مرحّل للتحكم في تدفق التيار إلى مصابيح السيارة الأمامية، مما يتيح تشغيلها وإيقافها عبر مفتاح منخفض الجهد.
- HVAC: تُستخدم المرحّلات أيضاً في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) للتحكم في تدفق التيار إلى المحركات والضواغط وغيرها من المعدات. على سبيل المثال، قد يُستخدم مرحّل لتشغيل فرن التدفئة عندما يصل منظم الحرارة إلى درجة حرارة معينة.
- أنظمة التحكم الصناعية: تُستخدم المرحّلات على نطاق واسع في أنظمة التحكم الصناعية للتحكم في أنواع مختلفة من المعدات وحمايتها، كالمحركات والمضخات والناقلات. ويمكن للمرحّلات أتمتة العمليات وتعزيز السلامة في البيئات الصناعية.
علاوةً على هذه التطبيقات، تُستخدم المرحّلات في مجموعة واسعة من الصناعات الأخرى، كالاتصالات والطيران والملاحة البحرية.
وبشكل عام، تُعدّ المرحّلات عنصراً أساسياً في الأنظمة الكهربائية، إذ توفر قدراً أكبر من التحكم والحماية للمعدات والأجهزة. ومن خلال استخدام المرحّلات للتحكم في تدفق التيار، يصبح بالإمكان تشغيل وظائف متعددة في مجموعة واسعة من التطبيقات بشكل آمن وتلقائي.
الخلاصة
خلاصة القول، تُعدّ المرحّلات مكوناً بالغ الأهمية في الأنظمة الكهربائية، إذ توفر قدراً أكبر من التحكم والحماية للمعدات والأجهزة. وتتعدد أنواع المرحّلات، لكل منها خصائص وميزات فريدة، وتُستخدم على نطاق واسع في صناعات وتطبيقات متنوعة، كما تُشكّل أدوات مفيدة لأتمتة العمليات وتعزيز السلامة.
